石墨負(fù)極材料中陰離子的測(cè)定

鋰離子電池石墨類負(fù)極材料采用的是結(jié)晶型層狀結(jié)構(gòu)的石墨類炭材料，與正極材料在一定體系下協(xié)同作用實(shí)現(xiàn)電池多次充電和放電，在充電過(guò)程中，石墨類負(fù)極接受鋰離子的嵌入，而放電過(guò)程中，實(shí)現(xiàn)鋰離子的脫出。石墨類炭材料中陰離子會(huì)影響電池的充電放電能力、高溫儲(chǔ)存性能、高溫循環(huán)性能等。離子色譜可有效檢測(cè)石墨中的F-、Cl-、Br-、NO3-、SO42-。

色譜條件

分析柱：SH-G-1+SH-AC-4

流動(dòng)相：2.4mM Na2CO3+6.0 mM NaHCO3

流速：1.2mL/min

抑制器：SHY-A-6

進(jìn)樣體積：100μL

前處理：依據(jù)《GB/T24533-2019鋰離子電池石墨類負(fù)極材料——附錄I陰離子的測(cè)定方法》處理樣品，稱取約1g試樣（準(zhǔn)確記錄質(zhì)量，精確至0.0001g），倒入50mL燒杯中，加入40mL超純水，經(jīng)超聲波處理3min，過(guò)濾，用超純水定容至100mL，混勻，過(guò)0.22μm濾膜后進(jìn)樣分析。

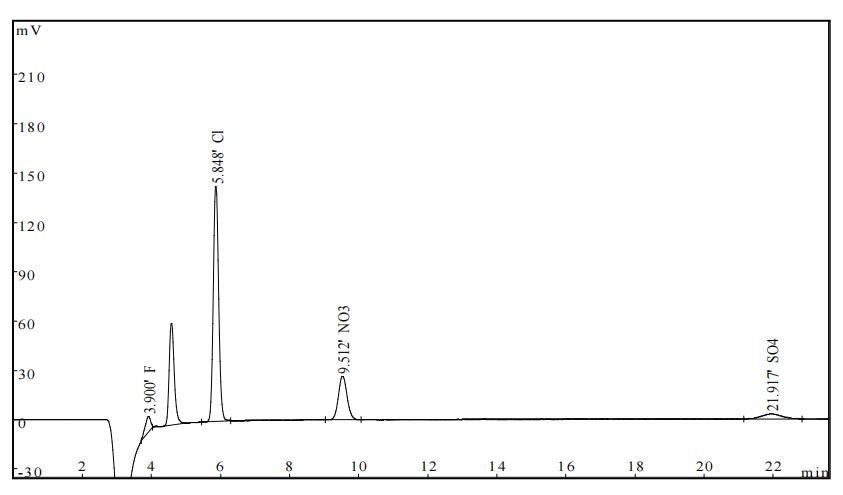

固體廢棄物中常規(guī)陰離子譜圖
